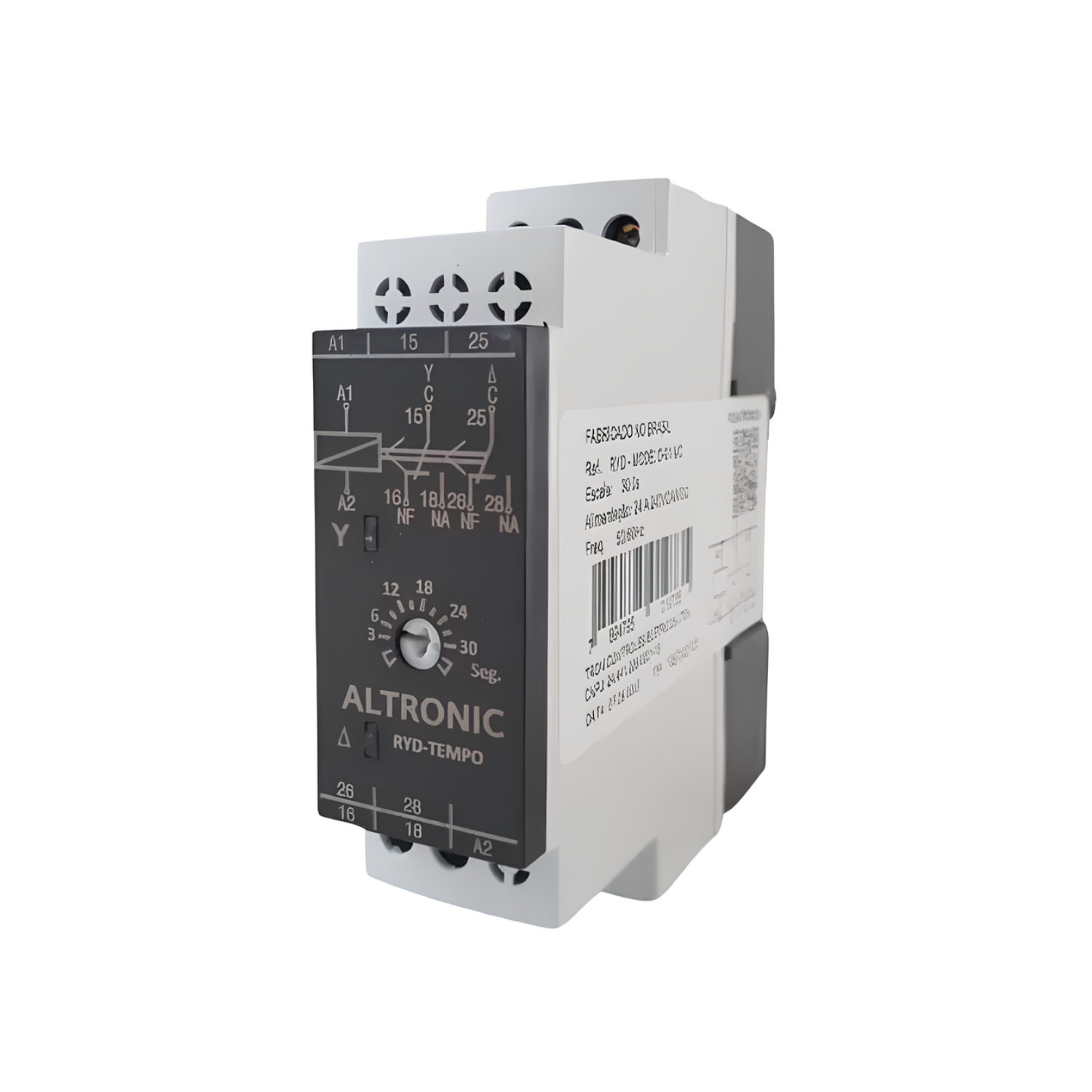

Relé Temporizador Estrela-Triângulo 24-240Vca/Vcc RYD01 - Altronic

Código: T261 Marca: Altronic

R$ 158,33

até 3x de R$ 52,77 sem juros

ou R$ 150,41 via Pix

Qtde: COMPRAR Estoque: Disponível

Parcelas
- 1x de R$ 158,33 sem juros
- 2x de R$ 79,16 sem juros
- 3x de R$ 52,77 sem juros
R$ 150,41

⚙️ Descrição Técnica com Aplicação

O Relé Temporizador Estrela-Triângulo RYD01 da Altronic é a solução ideal para partidas suaves de motores trifásicos, oferecendo controle automático da comutação entre os modos estrela e triângulo.
Compatível com tensões de alimentação de 24 a 240 VCA/VCC, este relé é versátil, fácil de instalar e extremamente confiável, sendo amplamente utilizado em sistemas de acionamento de motores de média e grande potência.

O tempo de comutação é fixo em 30 segundos, oferecendo a temporização ideal para permitir a aceleração completa do motor antes da mudança de configuração.

🔍 Especificações Técnicas

Característica	Detalhe
Função principal	Temporização para partida Estrela-Triângulo
Modelo	RYD01
Tensão de alimentação	24 a 240 VCA/VCC (bivolt automático)
Tempo de comutação	30 segundos (fixo)
Saídas	2 relés SPDT (1 reversível, 1 fixo)
Corrente nominal dos contatos	5A / 250VCA resistivo
Consumo	< 2 VA
Montagem	Trilho DIN 35mm (padrão industrial)
Conexões	Bornes de parafuso
Indicação visual	LEDs para status de alimentação e temporização
Temperatura de operação	-10°C a +60°C
Proteção	Caixa plástica isolante – grau de proteção IP20
Normas aplicáveis	Compatível com NR-10 e IEC/EN 61812-1

✅ Aplicações Comuns

🔌 Partida de motores trifásicos em:

Compressores
Ventiladores industriais
Bombas centrífugas e sistemas de recalque
Transportadores e esteiras industriais
Máquinas operatrizes e equipamentos pesados

🧠 Como Funciona (Resumo Técnico)

Ao energizar o circuito, o RYD01 ativa a configuração Estrela por 30 segundos, reduzindo o pico de corrente da partida. Após esse tempo, comuta automaticamente para a configuração Triângulo, permitindo o funcionamento em plena carga. Essa transição automática protege o motor e melhora a durabilidade do sistema elétrico.

💡 Dica do Instalador

“Na hora de instalar o RYD01, lembre-se de ajustar bem a lógica de acionamento dos contatores de estrela e triângulo no painel. Mesmo com o tempo fixo, uma instalação limpa e organizada reduz riscos de sobreposição entre os estágios. E sempre use etiquetas identificando claramente cada contato para manutenção futura.”

⚠️ Observações Técnicas

Produto não programável – tempo fixo de 30s.
Para motores de maior porte, verifique se o tempo atende o regime de aceleração do motor.
Utilize sempre com contatores dimensionados corretamente para corrente e tensão do motor.

🔧 Simples, robusto e pronto para o painel.
Relé Temporizador RYD01 Altronic – partida confiável com segurança e padrão profissional.
